@@ -4,7 +4,7 @@
44

55
> 生产者在生产消息、消费者在消费消息之前，都需要连接到 NameServer 上，从 NameServer 拉取路由信息，从而实现消息的生产、存储与消费。为生产者和消费者提供路由信息，是 NameServer 的主要功能之一，NameServer 内部由一个路由管理器维护着路由信息，并且可以动态地管理 Broker 节点信息，包含注册、剔除、发现及心跳等。本文将着重介绍 NameServer 的路由管理机制，文章中使用到的代码均来自 RocketMQ 5.0 版本，感兴趣的读者可以 clone 下来阅读源码与注释。文中的代码仓库地址：[点击跳转](https://github.com/itlemon/rocketmq-5.0.0)。
66
7-
## 一、路由信息数据结构原理
7+
## 一、路由信息数据结构分析
88

99
NameServer 是保证消息正确地从生产者到消费者的“指挥官”，它提供了路由管理，服务注册与服务发现、故障剔除等机制，这些机制的背后原理都都依赖于 NameServer 的路由功能，接下来，将详细介绍路由信息的数据结构，并按照 2m-2s 部署方式部署两组 Broker，通过打断点的形式一起看看 Broker 数据在路由管理器中是如何存储的，方便大家理解 NameServer 的路由原理。
1010

@@ -263,43 +263,62 @@ DefaultMQProducer ->> SendMessageProcessor: 后续再发送消息，Topic路由
263263
#### 1.2.4 brokerLiveTable的数据状况
264264

265265

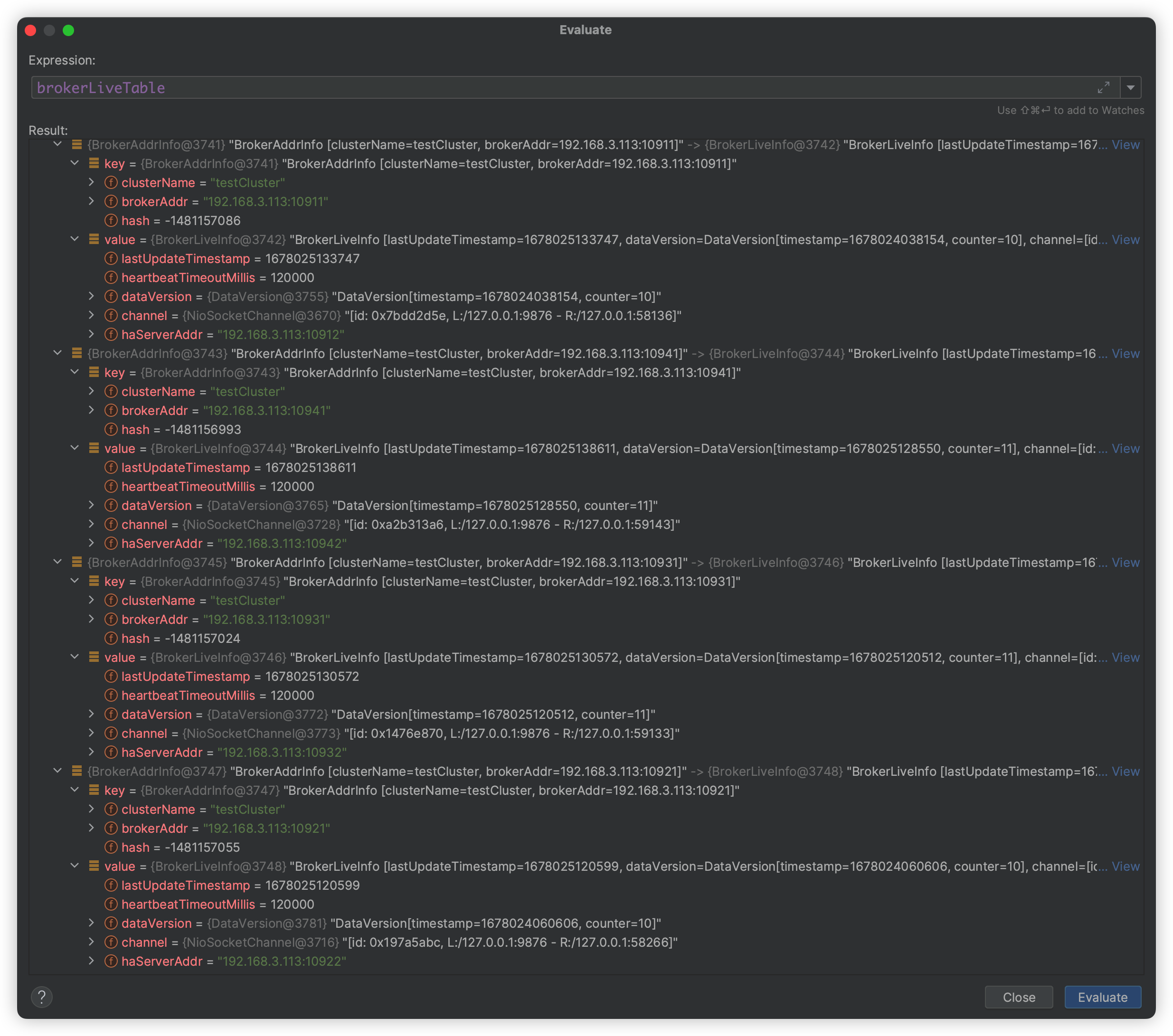

![image-20230305220646605](https://codingguide-1256975789.cos.ap-beijing.myqcloud.com/codingguide/img/image-20230305220646605.png)
266-
上图中 brokerLiveTable 对应于运行时的数据结构如下所示：
266+
上图中 brokerLiveTable，它是一个 Map 结构，Map 的键是 BrokerAddrInfo 对象，Map 的值是 BrokerLiveInfo 对象，在运行时，键的数据结构为：
267267

268268
```json
269269
{
270-
"172.20.192.218:10921": {
271-
"lastUpdateTimestamp": 1613230150507,
272-
"dataVersion": "dataVersionObject",
273-
"channel": "channelObject",
274-
"haServerAddr": "172.20.192.218:10922"
275-
},
276-
"172.20.192.218:10911": {
277-
"lastUpdateTimestamp": 1613230145828,
278-
"dataVersion": "dataVersionObject",
279-
"channel": "channelObject",
280-
"haServerAddr": "172.20.192.218:10912"
281-
},
282-
"172.20.192.218:10941": {
283-
"lastUpdateTimestamp": 1613230166459,
284-
"dataVersion": "dataVersionObject",
285-
"channel": "channelObject",
286-
"haServerAddr": "172.20.192.218:10942"
287-
},
288-
"172.20.192.218:10931": {
289-
"lastUpdateTimestamp": 1613230154587,
290-
"dataVersion": "dataVersionObject",
291-
"channel": "channelObject",
292-
"haServerAddr": "172.20.192.218:10932"
293-
}
270+
"clusterName":"testCluster",
271+
"brokerAddr":"192.168.3.113:10911",
272+
"hash":-1481157086
273+
}
274+
```
275+
276+
为了方便展示，将键简化展示在下面的运行时数据结构中：
277+
278+
```json
279+
{
280+
"192.168.3.113:10911":{
281+
"lastUpdateTimestamp":1678025133747,
282+
"heartbeatTimeoutMillis":120000,
283+
"dataVersion":"dataVersionObject",
284+
"channel":"channelObject",
285+
"haServerAddr":"192.168.3.113:10912"
286+
},
287+
"192.168.3.113:10941":{
288+
"lastUpdateTimestamp":1678025138611,
289+
"heartbeatTimeoutMillis":120000,
290+
"dataVersion":"dataVersionObject",
291+
"channel":"channelObject",
292+
"haServerAddr":"192.168.3.113:10942"
293+
},
294+
"192.168.3.113:10931":{
295+
"lastUpdateTimestamp":1678025130572,
296+
"heartbeatTimeoutMillis":120000,
297+
"dataVersion":"dataVersionObject",
298+
"channel":"channelObject",
299+
"haServerAddr":"192.168.3.113:10932"
300+
},
301+
"192.168.3.113:10921":{
302+
"lastUpdateTimestamp":1678025130599,
303+
"heartbeatTimeoutMillis":120000,
304+
"dataVersion":"dataVersionObject",
305+
"channel":"channelObject",
306+
"haServerAddr":"192.168.3.113:10922"
307+
}
294308
}
295309
```
296310

297-
### 3.2 路由信息注册
311+
上面的 brokerLiveTable 中，存储的就是两组 Broker 共 $4$ 个实例注册到 NameServer 的存活信息，在探活机制中，NameServer 会检查每一个 Broker 实例，上一次更新时间戳（lastUpdateTimestamp）加上心跳超时时间（heartbeatTimeoutMillis，默认值为 $2$ 分钟），如果结果小于当前时间戳，则认为该 Broker 实例不再活跃了，将触发剔除操作，关闭通道等。
312+
313+
## 二、路由信息管理原理分析
314+
315+
### 2.1 路由信息注册
316+
317+
路由信息注册通常是指，将自身的信息告诉服务注册中心，在 RocketMQ 中，这里的“自身”是指 Broker，而服务注册中心指得就是 NameServer。Broker 在启动后，会向所有的 NameServer 注册自身的元信息，通常包括：集群名称（clusterName）、Broker 地址（brokerAddr）、Broker 名称（brokerName）、Broker ID（brokerId）、高可用地址（haServerAddr）、Topic相关信息（topicConfigWrapper）、过滤服务器列表、通信通道等信息等。这些元信息的注册，都是通过心跳机制来实现的，所谓的心跳机制，一般都是通过定时任务来实现的，按照一定的频率向NameServer 发送元信息数据，从而实现续约。每个 Broker 会每隔 $30$ 秒向 NameServer 发送心跳，NameServer 接收到 Broker 心跳数据后，会去实时更新 brokerLiveTable 中 BrokerLiveInfo 的 lastUpdateTimestamp 字段（上一次心跳时间戳），当然，NameServer 也有检查机制，会每隔 $10$ 秒扫描 brokerLiveTable，如果发现某个 Broker 的 lastUpdateTimestamp 字段超过 $2$min 没有更新，那么就认为该 Broker 存在故障，NameServer 会主动将其从路由表中剔除，同时关闭通信通道。
298318

299-
路由信息注册通常是指，将自身的信息告诉服务注册中心，在RocketMQ中，这里的“自身”是指Broker，而服务注册中心指得就是NameServer。Broker在启动后，会向所有的NameServer注册自身的元信息，通常包括：集群名称（clusterName）、Broker地址（brokerAddr）、Broker名称（brokerName）、Broker ID（brokerId）、高可用地址（haServerAddr）、Topic相关信息（topicConfigWrapper）、过滤服务器列表、通信通道等信息等。这些元信息的注册，都是通过心跳机制来实现的，所谓的心跳机制，一般都是通过定时任务来实现的，按照一定的频率向NameServer发送元信息数据，从而实现续约。每个Broker会每隔30秒向NameServer发送心跳，NameServer接收到Broker心跳数据后，会去实时更新brokerLiveTable中BrokerLiveInfo的lastUpdateTimestamp字段（上一次心跳时间戳），当然，NameServer也有检查机制，会每隔10秒扫描brokerLiveTable，如果发现某个Broker的lastUpdateTimestamp字段超过2min没有更新，那么就认为该Broker存在故障，NameServer会主动将其从路由表中剔除，同时关闭通信通道。
300-
那么Broker是如何向NameServer进行注册的呢？下面的内容将一一揭秘。
319+
那么 Broker 是如何向 NameServer 进行注册的呢？下面的内容将一一揭秘。
301320

302-
从BrokerController的start()方法可以看出，Broker在启动的时候，会注册一个定时任务，每隔30s（默认值，可配置10~60s）向NameServer发送元数据信息。`brokerConfig.getRegisterNameServerPeriod()`的默认值是30s。
321+
从 BrokerController 的 start() 方法可以看出，Broker 在启动的时候，会注册一个定时任务，每隔 $30$s（默认值，可配置 $10$~$60$s）向 NameServer 发送元数据信息。`brokerConfig.getRegisterNameServerPeriod()`的默认值是 $30$s。
303322

304323
```java
305324
// 注册一个定时任务，默认每隔30s向NameServer发送元数据信息
